Konfigurasi VLAN + ROUTUNG di cisco paket tracer


Berikut langkah yang harus di lalui :

- Pertama buka cisco paket tracer


- Buat topologi dan beri ip seperti gambar di bawah ini

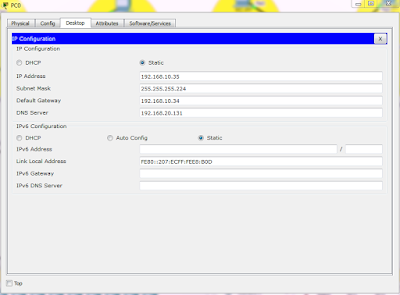

- Beri ip pada masing-masing pc

(catatan:beri ip sesuai dengan masing2 pc)

Setting switch 0




Switch>en
Switch#conf t
Switch(config)#vlan 30
Switch(config-vlan)#name
Switch(config-vlan)#name eko
Switch(config-vlan)#ex
Switch(config)#vlan 40
Switch(config-vlan)#name heru
Switch(config-vlan)#ex
Switch(config)#int fa0/1
Switch(config-if)#sw
Switch(config-if)#switchport mo
Switch(config-if)#switchport mode acc
Switch(config-if)#switchport mode access
Switch(config-if)#sw
Switch(config-if)#switchport acc
Switch(config-if)#switchport access vl
Switch(config-if)#switchport access vlan 30
Switch(config-if)#ex
Switch(config)#fa0/2
Switch(config)#int fa0/2
Switch(config-if)#sw
Switch(config-if)#switchport mo
Switch(config-if)#switchport mode acc
Switch(config-if)#switchport mode access
Switch(config-if)#sw
Switch(config-if)#switchport ac
Switch(config-if)#switchport access vl
Switch(config-if)#switchport access vlan 30
Switch(config-if)#ex
Switch(config)#int fa0/3
Switch(config-if)#sw
Switch(config-if)#switchport mo
Switch(config-if)#switchport mode acc
Switch(config-if)#switchport mode access
Switch(config-if)#
Switch(config-if)#sw
Switch(config-if)#switchport acc
Switch(config-if)#switchport access vl
Switch(config-if)#switchport access vlan 40
Switch(config-if)#ex
Switch(config)#int fa0/4
Switch(config-if)#sw
Switch(config-if)#switchport acc
Switch(config-if)#switchport mo
Switch(config-if)#switchport mode acc
Switch(config-if)#switchport mode access
Switch(config-if)#sw
Switch(config-if)#switchport acc
Switch(config-if)#switchport access vl
Switch(config-if)#switchport access vlan 40
Switch(config-if)#ex
  • Switch 1



Switch>en
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#name illa
Switch(config-vlan)#ex
Switch(config)#vlan 20
Switch(config-vlan)#name rizkika
Switch(config-vlan)#ex
Switch(config-vlan)#exit
Switch(config)#int fa0/1
Switch(config-if)#sw
Switch(config-if)#switchport mo
Switch(config-if)#switchport mode acc
Switch(config-if)#switchport mode access
Switch(config-if)#sw
Switch(config-if)#switchport acc
Switch(config-if)#switchport access vl
Switch(config-if)#switchport access vlan 10
Switch(config-if)#ex
Switch(config)#sw
Switch(config)#int fa0/2
Switch(config-if)#sw
Switch(config-if)#switchport mo
Switch(config-if)#switchport mode acc
Switch(config-if)#switchport mode access
Switch(config-if)#sw
Switch(config-if)#switchport acc
Switch(config-if)#switchport access vl
Switch(config-if)#switchport access vlan 10
Switch(config-if)#ex
Switch(config)#int fa0/3
Switch(config-if)#sw
Switch(config-if)#switchport mo
Switch(config-if)#switchport mode acc
Switch(config-if)#switchport mode access
Switch(config-if)#sw
Switch(config-if)#switchport acc
Switch(config-if)#switchport access vl
Switch(config-if)#switchport access vlan 20
Switch(config-if)#ex
Switch(config)#int fa0/4
Switch(config-if)#sw
Switch(config-if)#switchport mo
Switch(config-if)#switchport mode acc
Switch(config-if)#switchport mode access
Switch(config-if)#sw
Switch(config-if)#switchport acc
Switch(config-if)#switchport access vl
Switch(config-if)#switchport access vlan 20
Switch(config-if)#ex

  • Switch 3




Switch>en
Switch#conf t
Switch(config)#int fa0/1
Switch(config-if)#sw
Switch(config-if)#switchport mo tr
Switch(config-if)#switchport mo trunk
Switch(config-if)#ex
Switch(config)#int fa0/2
Switch(config-if)#sw
Switch(config-if)#switchport mo
Switch(config-if)#switchport mode tyr
Switch(config-if)#switchport mode tr
Switch(config-if)#switchport mode trunk
Switch(config-if)#ex
Switch(config)#int fa0/3
Switch(config-if)#sw
Switch(config-if)#switchport mo
Switch(config-if)#sw
Switch(config-if)#switchport mo
Switch(config-if)#switchport mode tr
Switch(config-if)#switchport mode trunk
Switch(config-if)#ex

  • Lalu seting masing2 router dan ip route nya seoerti script di bawah ini

Router>en
Router#conf t
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.70.10 255.255.255.0
Router(config-if)#ex
Router(config)#ex
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int fa0/0.30
Router(config-subif)#enc
Router(config-subif)#encapsulation do
Router(config-subif)#encapsulation dot1Q 30
Router(config-subif)#ip add 192.168.30.33 255.255.255.240
Router(config-subif)#no shut
Router(config-subif)#ex
Router(config)#int fa0/0.40
Router(config-subif)#
Router(config-subif)#enc
Router(config-subif)#encapsulation do
Router(config-subif)#encapsulation dot1Q 40
Router(config-subif)#ip add 192.168.40.49 255.255.255.240
Router(config-subif)#no shut
Router(config-subif)#ex
Router(config)#
Router(config)#ex
Router#conf t
Router(config)#int fa0/1.10
Router(config-subif)#enc
Router(config-subif)#encapsulation do
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip add 192.168.10.34 255.255.255.224
Router(config-subif)#no shut
Router(config-subif)#ex
Router(config)#int fa0/1.20
Router(config-subif)#enc
Router(config-subif)#encapsulation do
Router(config-subif)#encapsulation dot1Q 20
Router(config-subif)#ip add 192.168.50.65 255.255.255.224
Router(config-subif)#no shut
Router(config-subif)#ex
Router(config)#
 Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#ip route 192.168.10.32 255.255.255.224 192.168.5.7
Router(config)#ip route 192.168.50.64 255.255.255.224 192.168.5.7
Router(config)#ip route 192.168.20.64 255.255.255.192 192.168.5.7
Router(config)#ip route 192.168.20.64 255.255.255.192 192.168.5.7
Router>en
Router#conf
Router(config)#int fa0/1.10
Router(config-subif)#en
Router(config-subif)#encapsulation
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#no ip add
Router(config-subif)#ex
Router(config)#int fa0/1.20
Router(config-subif)#en
Router(config-subif)#encapsulation
Router(config-subif)#encapsulation dot1Q
Router(config-subif)#encapsulation dot1Q 20
Router(config-subif)#ex
Router(config)#
  • Coba ping masing2 pc hingga sukses



  • Lalu setting servernya
  1. buka server
  2. setting DNS
  3. isi name (illa.com)
  4. isi address (192.168.20.69)
  5. lalu klik add
kurang lebih seperti gambar di bawah ini



  • coba kamu cek menggunakan name di pc hingga hasilnya seperti di bawah ini


  • Coba menggunakan ip 192.168.20.69 higga hasilnya seperti gambar di bawah ini


.
.
.
.
.
.
.
.
Demikian dan terimakasih

NB : Maaf jika blogg ini masih kurang rapi :)
